為了給首都機場機坪管制員提供舒適的倒班休息以及日常會議配套用房，首都機場在機坪上搭建了裝配式模塊化零能耗建筑，憑借出色的綠色設計理念和良好的運行效果先后獲得了民航2020年度四型機場示范項目、“十三五”國家重點研發計劃綠色建筑及建筑工業化重點專項示范工程以及2022年度國際機場協會亞太地區分會綠色機場表彰銀獎（5000萬以上旅客量級的機場）等多個國內、國際獎項。其中值得一提的是，該建筑采用了特殊的隔音降噪結構設計，為機坪管制員打造了一片休憩“凈土”。

裝配式模塊化零能耗建筑項目設計之初即將該建筑選址定在首都機場東區塔臺東側，方便機坪管制員及時前往塔臺工作。該位置被3條滑行道和1條跑道包圍，因而對建筑圍護結構的隔音降噪性能提出了較高要求，需要對圍護結構進行特殊的隔音降噪細節處理。

為解決這一問題，項目組在首都機場東區塔臺附近進行聲環境測試，分別對飛機在東跑道起飛、西跑道起飛、南側滑行、北側滑行等產生的噪聲源進行測試。根據測試結果，項目組確定從建筑形體、外墻、屋面、地面以及外窗等外圍護系統進行隔音降噪設計。

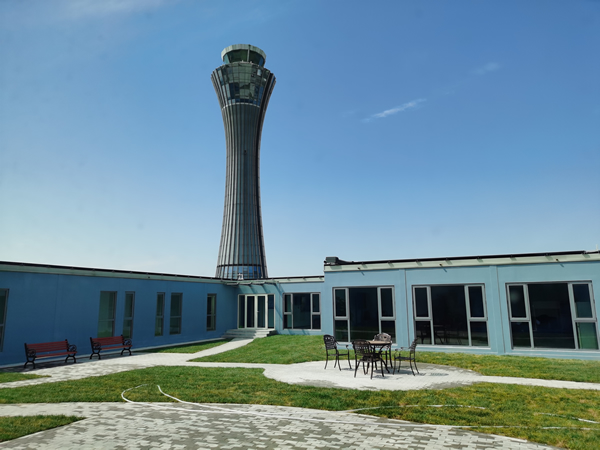

在建筑布局方面，項目組采用圍合式布局，并對建筑形體進行了特殊處理，以盡可能利用建筑本體對噪聲聲波進行屏蔽，避免聲波直接穿透建筑物的門窗，減少噪聲對室內空間的影響。此外，項目組還對宿舍單元模塊的形體進行了凹凸設計，將隔音降噪相對薄弱的門窗等隱藏在內凹形體內，如將宿舍和獨立衛生間等功能空間的外窗設置在內凹空間內，而不是設置在直接裸露的外墻上，從而強化建筑形體對噪聲聲波的自屏蔽，減少噪聲對室內空間的直接影響。

在外墻、屋面及地面的設計上，項目組采取了外保溫形式，采用密度相對較大的材料。墻、頂、地采用多層復合構造，將空氣層及板材錯縫搭接，使建筑既具備良好的保溫隔熱性能，又可以滿足機場隔音降噪指標要求。尤其是屋面波紋板與主體結構的滿焊處理、雙層水泥纖維板錯縫搭接的處理，均起到了很好的隔聲作用。

而房間外墻玻璃窗的隔聲主要取決于玻璃的厚度、空腔大小、窗框與結構的密封程度，玻璃越厚，對低頻噪聲隔聲性能越好；間距越大，隔聲性能越好。因此，在窗的隔音設計方面，項目組采取了雙層窗形式，每層窗均采用雙層有機玻璃，通過增加玻璃厚度、提高窗扇與窗框之間的密封程度等方式，提升外窗的隔聲性能和保溫隔熱性能。在窗的細節處理方面，窗框與墻體結構之間采用發泡膠進行填充，以避免硬性連接；雙層窗之間的墻體用木質襯板封蓋，以提升吸音效果。當聲波穿過雙層窗中間的空間時，由于入射波經過兩次反射以及窗內損耗，聲波會有較大衰減，大大提高了隔聲性能。

此外，每個房間的外門均采用多層鋼質隔聲門，內置空腔，并在空腔內填充吸聲材料，門底加裝密封裝置。建筑的每個房間都由一個單獨的箱體模塊構成，整個建筑由多個箱體模塊以搭積木的形式組裝而成，箱體模塊間的雙層隔墻及底框均采用柔性吸聲材料進行填充，并采用有效的氣密性材料進行密封，防止噪聲在箱體模塊間傳遞。

目前該項目已正式投入使用。通過現場噪聲檢測，首都機場裝配式模塊化零能耗建筑的北側外墻隔聲效果達到了《民用建筑隔聲設計規范》中規定的客房外墻隔聲一級標準，東側外墻、南側外墻的隔聲效果則達到了特級標準。

該建筑特殊的隔音降噪設計理念和技術不僅解決了建筑本身所處高噪聲環境中的實際問題，也為建筑行業開創了一種新的隔音降噪設計思路，被評為首都機場集團2023年“五小”創新優秀成果。目前，該設計成果獲得了實用新型發明專利，可以在機場、火車站等有高噪聲環境的周邊區域建筑上應用，有較高的實際推廣應用價值，能夠推動行業發展，獲得較好的社會效益。

（首都機場股份公司 王瑞鋒）
